برق ورودی یک واحد مسکونی مستقیماً در اختیار تمام لوازم برقی، روشنایی و سیم‌کشی قرار می‌گیرد. اگر ولتاژ برق برای مدتی از محدوده مجاز خارج شود، می‌تواند به تجهیزات متصل به مدار آسیب برساند . اینجاست که محافظ کلی برق وارد مدار می‌شود.

محافظ کلی چگونه عمل می‌کند؟

محافظ کلی در مسیر اصلی برق واحد و داخل جعبه فیوز نصب می‌شود. این محصول به‌صورت ریلی طراحی شده تا روی ریل جعبه فیوز قرار بگیرد . محافظ ، ولتاژ برق ورودی را به‌صورت مداوم بررسی می‌کند . زمانی که ولتاژ در محدوده مجاز باشد ، برق را به مدار داخلی واحد منتقل می‌کند . اما اگر ولتاژ از محدوده تعیین‌شده خارج شود ، محافظ تشخیص می‌دهد که شرایط برق مناسب نیست و برای جلوگیری از رسیدن برق نامناسب به تجهیزات ، مدار را قطع می‌کند.

پس از برگشتن ولتاژ به شرایط مناسب ، محافظ با تأخیر مشخص برق را دوباره وصل می‌کند . این تأخیر باعث می‌شود وصل مجدد برق بلافاصله پس از ناپایداری انجام نشود .

چرا نصب آن در جعبه فیوز مهم است؟

وقتی محافظ در ابتدای مسیر برق واحد و داخل جعبه فیوز نصب می‌شود، کنترل برق قبل از رسیدن آن به بسیاری از مصرف‌کننده‌های داخل واحد انجام می‌شود.

به همین دلیل، برخلاف محافظ‌های پریزی که فقط از یک وسیله یا چند وسیله متصل به خود محافظ مراقبت می‌کنند، محافظ کلی می‌تواند برای حفاظت از مدار تغذیه یک واحد مورد استفاده قرار گیرد؛ یعنی لوازم برقی، تجهیزات الکترونیکی، روشنایی و فن‌هایی که از آن مدار تغذیه می‌شوند.

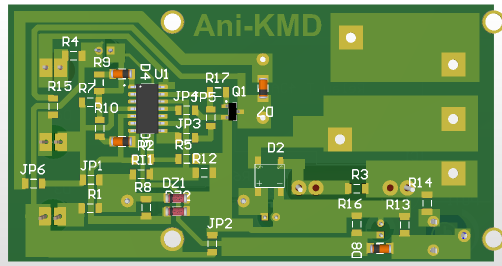

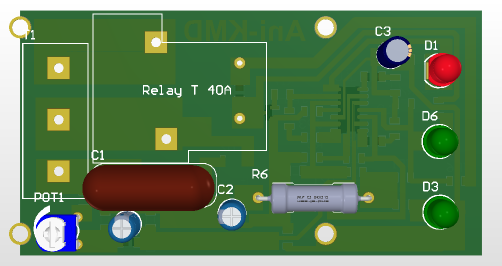

محافظ کلی آنی چگونه ساخته شده است؟

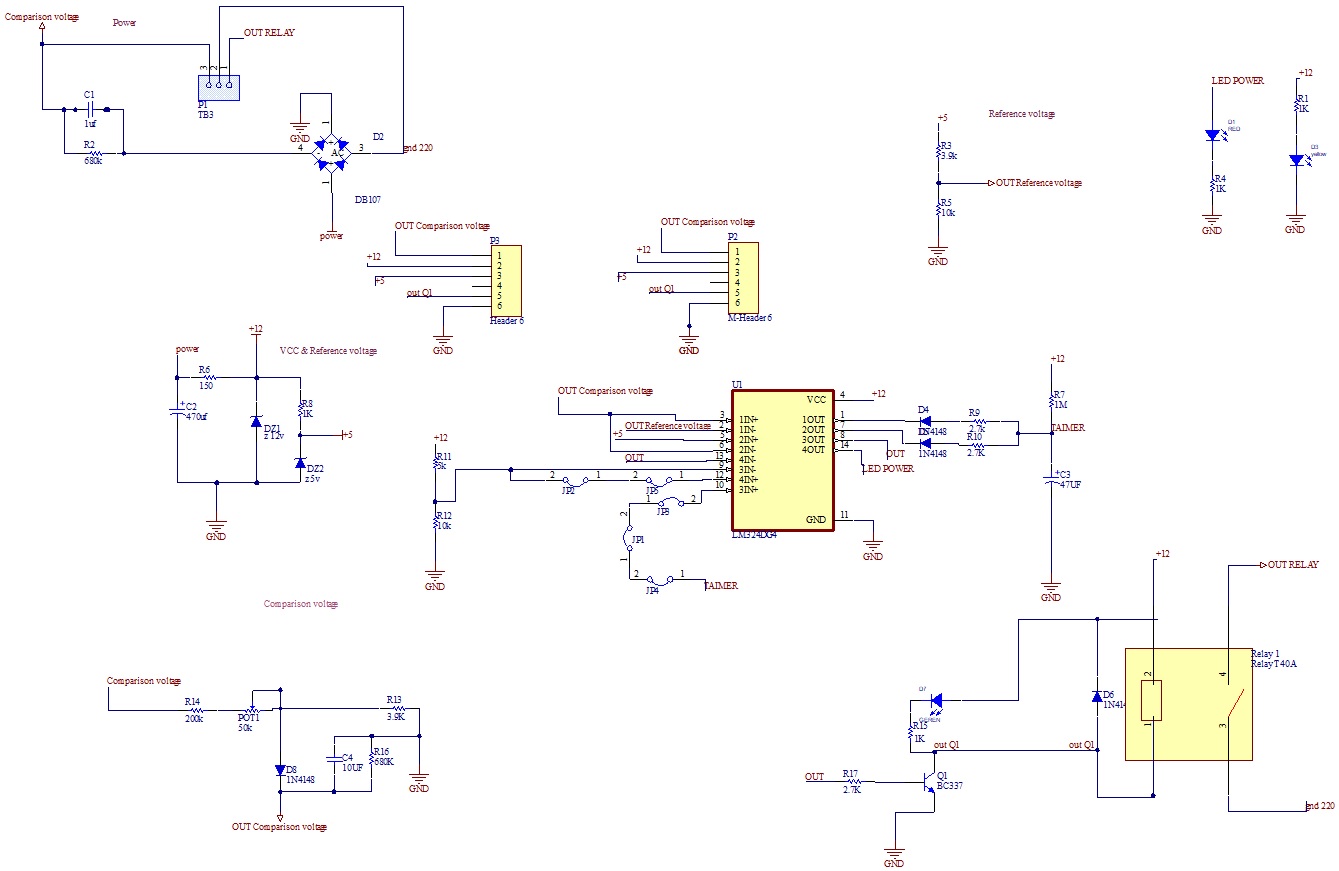

در طراحی محافظ کلی آنی، بخش‌های مختلفی در کنار هم قرار گرفته‌اند تا وظیفه کنترل و قطع و وصل برق را انجام دهند:

مدار کنترل: وضعیت ولتاژ ورودی را بررسی می‌کند.

بخش قطع و وصل: در شرایط نامناسب برق را از مدار مصرف‌کننده جدا می‌کند.

ترمینال‌های ورودی و خروجی: برای اتصال محافظ به برق ورودی و مدار واحد استفاده می‌شوند.

نشانگرهای وضعیت: وضعیت برق و عملکرد محافظ را به کاربر نشان می‌دهند.

بدنه ریلی: امکان نصب محصول داخل جعبه فیوز را فراهم می‌کند.

محافظ کلی آنی با ظرفیت ۳۰ آمپر / ۶۶۰۰ وات طراحی شده و نصب آن به‌صورت ریلی انجام می‌شود.

یک نکته مهم

محافظ کلی وظیفه اصلی خود را با کنترل ولتاژ و قطع مدار در شرایط خارج از محدوده مجاز انجام می‌دهد. بنابراین نباید آن را با تجهیزاتی مانند فیوز، محافظ جان یا سیستم ارت یکی دانست؛ هرکدام از این تجهیزات وظیفه حفاظتی متفاوتی دارند.

نتیجه‌گیری

محافظ کلی در واقع یک لایه حفاظتی در ابتدای مدار برق واحد ایجاد می‌کند. برق ابتدا از محافظ عبور می‌کند و سپس در اختیار مدارهای مختلف قرار می‌گیرد. اگر ولتاژ از محدوده مجاز خارج شود، محافظ با قطع مدار مانع ادامه یافتن شرایط نامناسب برای تجهیزات می‌شود.

محافظ کلی آنی؛ کنترل برق از همان ابتدای ورود به واحد.
